鎧裝是由不銹鋼保護管 (1)、氧化鎂絕緣粉 (2)、熱電偶絲材 (3)組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點， 是制造鎧裝熱電偶的核心材料
【詳細說明】
鎧裝熱電偶電纜俗稱鎧裝絲，******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管 （1）、氧化鎂絕緣粉 （2）、熱電偶絲材 （3）組合后經模具壓實的堅實整體，具有耐壓、抗震 、可撓、小型化、熱響應時間快等優點，是制造鎧裝熱電偶的核心材料。
鎧裝熱電偶電纜，俗稱鎧裝絲，******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管 （1）、氧化鎂絕緣粉 （2）、熱電偶絲材 （3）組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點， 是制造鎧 裝熱電偶的核心材料。

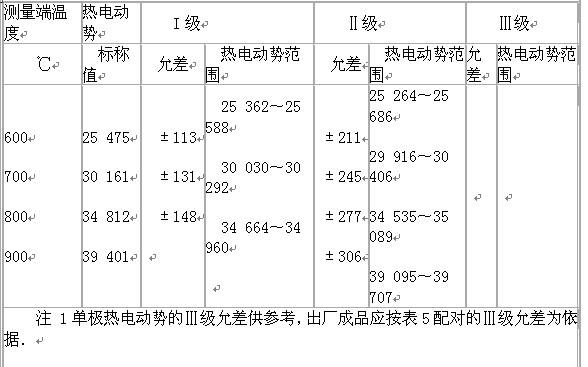

2經供需雙方協議，并在訂貨合同中注明，允許正負極配對供貨，配對熱電動勢及允差應符合表5規定。
聯系人：王經理 18712056627
5.5穩定性
由各種規格偶絲構成的熱電偶，在空氣中按表8規定的溫度連續加熱200 h，其加熱前后在該溫度點熱電動勢變化的******值不超過表8的規定．
表8
偶絲直徑.mm 試驗溫度，℃ 熱電動勢變化，μV 相當于溫度值，℃
0.3,0.5
0.8,1.0,1.2
1.6,2.0
2.5
3.2 440±10
540±10
640±10
740±10
890±10 272
334
390
445
494 3.38
4.13
4.88
5.63
6.38
6試驗方法6.1表面質量： 表面質量用目力觀察．
6.2尺寸測量
偶絲的直徑和圓度用準確度不低于0.01 mm千分尺在偶絲的同一截面兩個垂直的方向上進行測量，每卷（盤）偶絲至少應測量三個不同部位。
6.3不均勻熱電動勢試驗
將在同一卷（盤）偶絲兩端所取試樣的一端與φ0.5 mm的鉑絲（鉑絲的R100/R0≥l. 3920）焊接在一起作為測量端，放進熱電偶檢定爐內，參考端置于0℃，在表4規定的試驗溫度中保溫2h，測量其對鉑熱電動勢。同一卷（盤）偶絲試樣間的對鉑熱電動勢***大差值為其不均勻熱電動勢值。
6.4熱電動勢測量按GB/T 16701.2規定方法進行，試驗溫度按表9規定．
偶絲直徑.mm 試驗溫度，℃
0.3,0.5
0.8,1.0,1.2
1.6,2.0
2.5
3.2 -79 -196
100 200 250
100 300 400
（100） 300 400 600
400 600 700
注：括號內檢驗溫度根據用戶要求進行測量．
6.5穩定性試驗
將正負極偶絲焊成熱電偶，并與二等標準鉑銠10-鉑熱電偶捆扎在一起（標準偶的測量端應套上一端封閉的高溫氧化鋁管），裝入熱電偶檢定爐內，試樣插入爐內的深度不小于300 mm。爐溫升到表8規定的溫度后，開始測量其熱電動勢，且每隔一小時測量一次，當其熱電動勢值的變化穩定在80μV范圍內時，所測得的熱電動勢作為第一次測量值E0,同時記錄時間，作為穩定性試驗的起始時間，連續保溫并每隔數小時對熱電勢進行監測,200h內，所測熱電勢值E與E0的***大差值 為其穩定性值。
7檢驗規則
7.1檢驗分類 產品檢驗分為出廠檢驗和型式檢驗。
7.1.1 出廠檢驗：偶絲應經制造廠質量檢驗部門進行出廠檢驗合格并附有產品質量合格證，方可出廠。
出廠檢驗項目；
a）表面質量； b）尺寸；
c）不均勻熱電動勢； d）熱電動勢。
7.1.2型式檢驗
按本標準規定的全部試驗項目進行．有下列情況之一時，應進行型式檢驗：
a）新產品或老產品轉廠生產的試制定型鑒定；
b）正常生產后，如原材料、工藝有較大改變時；
c）正常生產時，每年應不少于一次檢驗；
d）產品長期停產后，恢復生產時；
e）出廠檢驗結果與上次型式檢驗有較大差異時；
f）******質量監督機構提出進行型式檢驗的要求時。
7.2抽樣規則
7. 2.1 出廠檢驗應從生產的每卷（盤）偶絲的頭、尾兩端各取約1.1 m進行檢驗，其中表面質量和尺寸（7.1.1的a）、b））兩項應對整卷（盤）偶絲檢驗。
7.2.2型式檢驗應從生產廠的成品庫中任意抽取正、負極各不少于3卷（盤）的偶絲，在******取約5.5 m、尾部取約1.1 m進行檢驗．其中表面質量和尺寸檢驗對整卷（盤）偶絲檢驗。
7.3判定規則
7.3.1 出廠檢驗時，只要有一項不合格，則判定該卷（盤）產品為不合格產品。
7.3.2型式檢驗時，只要有一項不合格，則應加倍抽樣進行全部復檢。若仍有一項不合格，則判定型式檢驗不合格。
8 供應方式、包裝及標志
8.1供應方式
8.1.1 偶絲應經退火供應。偶絲表面應具有一層均勻的氧化膜。φ1.2 mm和φ1.2 mm以下的偶絲，允許以光亮絲出廠，對于φ1.2 mm以上的偶絲，若要求供應光亮絲，應經供需雙方協商，并在合同中注明。
8.1.2每卷（盤）偶絲應由一根絲繞成，中間不得有接頭、嚴重扭曲及結節。
8.1.3每卷（盤）偶絲重量應不小于表10的規定．
偶絲直徑,mm 重量，kg
0.3，0.5，0.8
1.0，1.2，1.6，2.0
2.5，3.2 0.5
1.0
2.0
注：對于大量使用偶絲的用戶，卷的重量可由供需雙方協議。
8.2包裝
除φ0.3 mm和φ0.5mm的偶絲可卷繞在線盤上外，其余規格的偶絲可繞成卷狀，每卷至少捆扎兩處，每卷（盤）用防水材料包裝。
8.3標志
8.3.1每卷（盤）偶絲的標志應包括下列內容：
a）制造廠名或商標； b）產品名稱、標記；
c）產品編號； d）偶絲尺寸規格；
e）每卷（盤）偶絲的毛重和凈重； f）出廠年、月、日。
8.3.2每卷（盤）偶絲的產品合格證書上應標明：
a）制造廠名或商標； b）產品名稱；
c）產品編號； d）偶絲尺寸規格或標記；
e）本產品符合GB/T 4993-1998；f）每卷（盤）的毛重和凈重；
g）出廠年、月、日。
附錄（標準的附錄）
鎳鉻一銅鎳熱電偶的熱電動勢率及單極對鉑分度表
A1鎳鉻-銅鎳，鎳鉻-鉑，鉑-銅鎳熱電偶在主要溫度點的熱電動勢率（塞貝克系數）如表Al所示：
表Al
溫度 S,μV/℃
℃ 鎳鉻-銅鎳 鎳鉻-鉑 鉑-銅鎳
-196
-79
0
100
200
300
400
500
600
700
800
900
1000 26.13
48.46
58.66
67.52
74.03
77.91
80.06
80.93
80.66
79.65
78.43
76.83
75.16 5.57
20.01
25.83
30.12 32.77
34.13 34.54 34.34
33.70 32.93
32.16
31.45 30.78 20.56
28.45
32.83
37.40
41.26
43.78
45.52
46.54
46.96
46.72
46.27
45.38
44.38
A2鎳鉻（EP）-鉑（Pt-67）和鉑（Pt-67）-銅鎳（EN）的分度表如表A2和表A3所示．
表A2 鎳鉻（EP）-鉑（Pt-67）分度表 （參考端溫度為O℃）
溫度 O -10 -20 -30 -40 -50 -60 -70 -80 -90
℃ 熱電動勢，μV
-200
-100
O -3416 -3460 -3491 -3513 -3528 -3539 -3549 -3558
-2227 -2402 -2566 -2718 -2859 -2986 -3101 -3201 -3288 -3359
0 -255 -505 -747 -983 -1211 -1432 -1644 -1848 -2042
溫度 0 10 20 30 40 50 60 70 80 90
℃ 熱電動勢，μV
0
100
200
300
400
500
600
700
800
900
1000 0 261 527 797 1073 1353 1637 1926 2218 2514
2814 3117 3423 3732 4044 4359 4677 4997 5319 5044
5970 6299 6629 6961 7294 7630 7966 8304 8642 8982
9323 9665 10007 10350 10694 11038 11383 11728 12073 12419
12764 13110 13455 13801 14146 14492 14837 15181 15526 15870
10213 16557 16899 17241 17583 17924 18264 18604 18943 19281
19618 19955 20291 20626 20961 21294 21627 21959 22291 22621
22951 23280 23608 23935 24262 24588 24913 25237 25560 25883
26205 20526 26847 27167 27486 27804 28122 28439 28755 29071
29386 29700 30014 30326 30639 30950 31261 31572 31881 32190
32499
鎳鉻（EP）-鉑（Pt-67）的分度表是由下列多項式計算出來的：
μV式中系數為
溫度范圍-270℃～O℃ 0℃～1000 ℃
c0=0.0
c1=2.5811950574×10
c2=2.2990088943×10-2
c3= -6.1574754460×10-4
c4=-2.3271843765×10-5
c5=-5.4570333596×10-7
c6=-7.8453942264×10-9
c7= -7.2512840608×10-11
c8= -4.3569174791×10-13
c9=-l.6647527606×10-15
c10=-3.7377207501×10-18
c11= -3.7741442695×10-21
c12=l.0025355590×10-24
c13=3.8935310725×10-27 c0=0.0
c1=2.5811950573×10
c2=2.6831395355×10-2
c3= -3.8675194412×10-5
c4=3.0305553234×10-8
c5=-1.0280403533×10-11
c6=-3.4481717330×10-14
c7=8.2512894480×10-17
c8=-7.8893382177×10-20
c9=3.5699253126×10-23
c10=-6.331536065×10-27
表A3 鉑（Pt-67）-銅鎳（EN）分度表 （參考端溫度為O℃）
溫度 O -10 -20 -30 -40 -50 -60 -70 -80 -90
℃ 熱電動勢，μV
-200
-100
O -5408 -5603 -5783 -5942 -6076 -6179 -6248 -6277
-3010 -3279 -3541 -3798 -4049 -4293 -4531 -4762 -4986 -5202
0 -326 -647 -962 -1272 -1576 -1874 -2167 -2454 -2735
溫度 0 10 20 30 40 50 60 70 80 90
℃ 熱電動勢，μV
0
100
200
300
400
500
600
700
800
900
1000 0 330 665 1004 1347 1695 2047 2405 2767 3134
3505 3881 4262 4647 5036 5430 5827 6228 6632 7040
7451 7865 8283 8703 9126 9551 9979 10409 10842 11276
11713 12152 12593 13035 13480 13926 14374 14824 15275 15728
16182 16638 17095 17553 18012 18473 18935 19398 19862 20326
20792 21258 21725 22193 22661 23129 23598 24067 24536 25006
25475 25945 26414 26883 27352 27821 28290 28758 29226 29694
30161 30628 31095 31561 32027 32492 32957 33422 33886 34349
34812 35275 35737 36198 36658 37118 37577 38034 38491 38947
39041 39854 40306 40756 41205 41652 42098 42543 42987 43431
43874
鉑（Pt-67）-銅鎳（EN）的分度表是由下列多項式計算出來的：
μV式中系數為
溫度范圍-270℃～O℃ 0℃～1000 ℃
c0=0.0
c1=3.2853558134×10
c2=2.2420888181×10-2
c3=-1.6423294226×10-4
c4=-2.5283170780×10-6
c5=-4.8822494609×10-8
c6=-l.4760116404×10-9
c7= -3.0363214731×10-11
c8= -3.6800948830×10-13
c9=-2.7331969785×10-15
c10=-1.2677055605×10-17
c11= -3.58994752475×10-20
c12=-5.6829864280×10-23
c13=-3.8551373085×10-26 c0=0.0
c1=3.2853558138×10
c2=l.8200880227×10-2
c3=6.7583601624×10-5
c4=-3.6087451975×10-7
c5=6.6052443623×10-10
c6=-1.5749323771×10-13
c7=-l.3361729442×10-15
c8=2.2278151391×10-18
c9=-l.4745034313×10-21
c10=3.6594053087×10-25
附錄B（提示的附錄）
鎳鉻合金絲及銅鎳合金絲的物理參數
B1合金絲的熔點、密度、電阻率、電阻溫度系數、抗拉強度和伸長率如表B1所示．
表B1
名 稱 鎳鉻合金絲 銅鎳合金絲
熔點，℃
密度，g/cm2
在20℃時的電阻率，μΩ?cm
在20℃～760℃范圍內平均電阻溫度系數，×10-4/℃
抗拉強度，MPa
伸長率（L0=100mm），% 1427
8.50
70.6
2.9
≥490
≥25 1220
8.80 49.0
0.5
≥390
≥25
