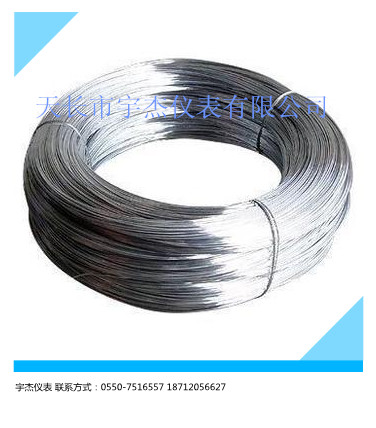

- 商品名稱：鎧裝絲材
- 添加時間：2013-04-29 09:08:53
- 電 話：0550-7516557
郵 箱：1163281615@qq.com
介紹：
一、概述： 鎧裝絲材料 ，鎧裝熱電偶電纜是將熱電偶絲、無機氧化絕緣粉末置于金屬套管內經壓實拉制成的堅實組合體。將鎧裝熱電偶電纜按要求的長度截取成段，一端封焊，一端安裝接插件，制成熱電偶。其優點： 尺寸?。?**小直徑可做到0.25mm 可彎曲：能適用于復雜、彎曲、狹窄、微型化的特殊場合 長 度：長度可達百米以上，***長可達數百米 響應時間?。?**快響應時間可達毫秒 機械強度高：因是有無機氧化絕緣粉末填充后拉制成的堅實組合體使用方便、不易損壞等諸多優點。
鎧裝熱電偶電纜，俗稱鎧裝絲，******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管(1)、氧化鎂絕緣粉(2)、熱電偶絲材(3)組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點，是制造鎧裝熱電偶的核心材料。
二、鎧裝絲規格：序號外徑Φmm每米電阻 n/m芯數線每米***大功率w/m芯線***大電流A耐電壓強度
外殼材質
11.025.011102.1500
316
304
inconel600
21.610.011854.350032.44.412757.970042.83.2132010.070053.22.4137012.480064.01.4148018.680074.81.1155022.380081.037.021251.350091.614.521952.6500102.46.422954.8600112.84.723406.0700123.03.62405705700134.02.2251010.8800144.8106260013.7800151.077.021250.9500161.630.022151.9500172.413.723153.4600182.810.123551.2700193.27.624105.2700204.04.925207..800214.83.726009.0800221.645.021901.4500232.421.022852.5600242.815.723203.1700253.212.023503.8700264.07.624105.2800274.85.325106.9800282.46.934204.5600293.23.925506.9700304.02.537209.9800314.51.95379011.8800325.01.58388013.81000332.415.133502.8600343.28.534904.4700354.05.236006.1800365.03.337508.61000376.02.3390011.21200388.01.33120017.21500鎧裝熱電偶線纜
鎧裝熱電偶電纜，俗稱鎧裝絲，******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管(1)、氧化鎂絕緣粉(2)、熱電偶絲材(3)組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點，是制造鎧裝熱電偶的核心材料。
1.1產品名稱，型號、分度號、外套管材料及使用溫度如表1—1所示
表1－1
注：經供需雙方協商可以提供其他材質和外直徑的產品
1.2 產品標準
1.2.1 廉金屬鎧裝熱電偶電纜執行JB/T8205－1999和GB/T18404－2001
1.2.2 貴金屬鎧裝熱電偶電纜執行JB/T 8909－1999
1.2.3 鎧裝鉑銠30－鉑銠6熱電偶電纜執行 QB/T 2405—2004
1.3 鎧裝熱電偶電纜型號標注方法：
1.4 產品尺寸及允許偏差應符合表1—2的規定
表1-2
注：對于多芯或單芯鎧裝熱電偶電纜的管壁、熱電偶絲直徑和絕緣層厚度允許作少許調整.
1.5 熱電特性及允差
由不同型號的鎧裝熱電偶電纜制成的鎧裝熱電偶，當參考端為0℃時，熱電動勢應符合GB/T16839.1—1997《熱電偶第一部分：分度表》，不同等級的允差應符合表1—3規定。
表1—3
1.6 絕緣電阻
絕緣電阻應在偶絲與偶絲之間和偶絲與外套管之間測量。外直徑≤1.5mm的電纜，所用電壓為75±25Vd.c，外直徑>1.5mm的電纜，所用電壓為500±50Vd.c。室溫每米絕緣電阻和高溫每米絕緣電阻應符合表1—4的規定。
表1-4
我廠供貨的鎧裝熱電偶電纜均在200℃以上恒溫箱內經過充分的排潮，且兩端均用環氧樹封牢，能確保電纜的絕緣電阻符合表1—4的規定。
在用鎧裝熱電偶電纜制造鎧裝熱電偶時，一般都要剪切成多段，造成氧化鎂絕緣粉暴露在空氣中。而氧化鎂粉具有極強的吸濕性，這就勢必有空氣中的水分大量進入氧化鎂中，造成絕緣電阻下降，影響高溫測量的準確性，為此我們建議在制作鎧裝熱電偶的過程中，當熱端封焊完畢和冷端剝出測量絲以后，應將整支熱電偶置于200～250℃的恒溫箱中排潮12～24小時（一米以下長度的熱電偶電纜，溫度和時間可以相應減少一些），然后取出迅速用環氧樹脂密封。未用完的鎧裝熱電偶電纜也應立即用環氧樹脂密封，以備下次使用
